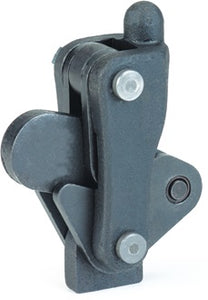

Modulspanner Nr.6809P Gr.2 m.Schwenkfuß schweißbar AMF

mit Schwenkfuß schweißbare Ausführung · Getriebe unter Winkelstellung anschweißbar · geriebene und einsatzgehärtete Lagerbuchsen · gehärtete geschliffene und dauerhaft gefettete Bolzen · Klemmmutter am Hebelarm für einstellbare Gängigkeit · Werkstoff: Stahl brüniert · Hebelarm aus Stahlguss brüniert Weitere technische Eigenschaften: · C: 22mm · H4: 76mm · B2: 6mm · C3: 12mm · a: 200° · R1: 10mm · G: M6 · H1: 18mm · b: 70° · F1: 2 5kN · H2: 20mm · L: 58mm · B4: 31mm · F: 32mm · R: 5mm · C1: 22mm · H: 38mm · H3: 5mm · C2: 11mm · g: 40° Hinweis: Individuell zu ergänzen ganz nach den Anforderungen des Betriebsmittel- oder Vorrichtungsbaues
