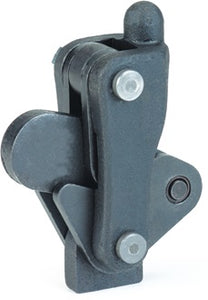

Modulspanner Nr.6809P Gr.6 m.Schwenkfuß schweißbar AMF

mit Schwenkfuß schweißbare Ausführung · Getriebe unter Winkelstellung anschweißbar · geriebene und einsatzgehärtete Lagerbuchsen · gehärtete geschliffene und dauerhaft gefettete Bolzen · Klemmmutter am Hebelarm für einstellbare Gängigkeit · Werkstoff: Stahl brüniert · Hebelarm aus Stahlguss brüniert Weitere technische Eigenschaften: · C: 36mm · H4: 145mm · B2: 12mm · C3: 20mm · a: 200° · R1: 18mm · G: M10 · H1: 50mm · b: 70° · F1: 11kN · H2: 28mm · L: 105mm · B4: 60mm · F: 55mm · R: 11mm · C1: 36mm · H: 78mm · H3: 16mm · C2: 18mm · g: 40° Hinweis: Individuell zu ergänzen ganz nach den Anforderungen des Betriebsmittel- oder Vorrichtungsbaues
