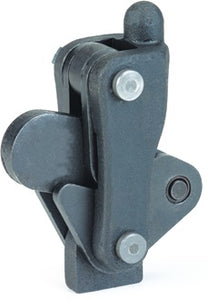

Modulspanner Nr.6809P Gr.8 m.Schwenkfuß schweißbar AMF

Modulspanner Nr.6809P Gr.8 m.Schwenkfuß schweißbar AMF

  • €179,00
    Einzelpreis pro


mit Schwenkfuß schweißbare Ausführung · Getriebe unter Winkelstellung anschweißbar · geriebene und einsatzgehärtete Lagerbuchsen · gehärtete geschliffene und dauerhaft gefettete Bolzen · Klemmmutter am Hebelarm für einstellbare Gängigkeit · Werkstoff: Stahl brüniert · Hebelarm aus Stahlguss brüniert Weitere technische Eigenschaften: · C: 50mm · H4: 172mm · B2: 16mm · C3: 27mm · a: 200° · R1: 22 5mm · G: M12 · H1: 65mm · b: 70° · F1: 22 5kN · H2: 33mm · L: 135mm · B4: 76mm · F: 72mm · R: 14mm · C1: 50mm · H: 98mm · H3: 19mm · C2: 25mm · g: 40° Hinweis: Individuell zu ergänzen ganz nach den Anforderungen des Betriebsmittel- oder Vorrichtungsbaues
